蝸輪法蘭蝶閥的結構原理

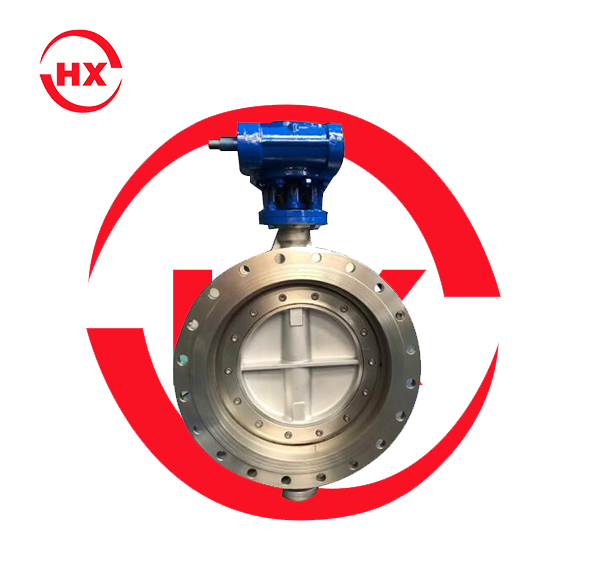

你知道蝸輪法蘭蝶閥的結構原理嗎？蝸輪法蘭蝶閥的蝶板安裝于管道的直徑方向。在蝸輪法蘭蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。

蝸輪法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝸輪法蘭蝶閥處于完全開啟位置時，蝸輪法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。

如果要求蝸輪法蘭蝶閥作為流量控制使用，主要的是正確選擇 閥門的尺寸和類型。蝸輪法蘭蝶閥的結構原理尤其適合制作大口徑閥門。蝸輪法蘭蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

常用的蝸輪法蘭蝶閥有對夾式蝸輪法蘭蝶閥和法蘭式蝸輪法蘭蝶閥兩種。對夾式蝸輪法蘭蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝸輪法蘭蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。

處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝸輪法蘭蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
