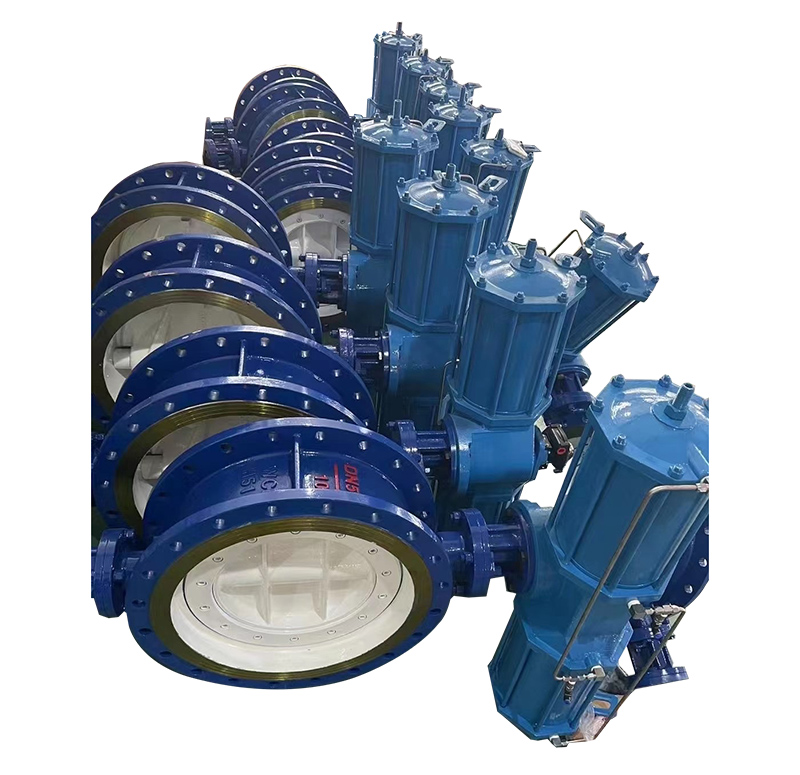

氣動蝶閥D643H D642X D642F

發布日期：[2020-06-24] 點擊率：

氣動蝶閥D643H D642X D642F


D673H氣動對夾式多層次硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

D673H氣動對夾式多層次硬密封蝶閥特點

本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

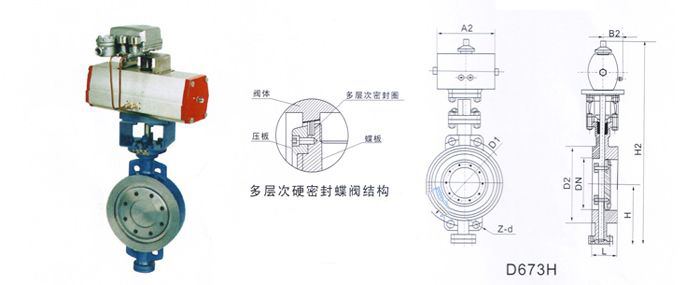

D673H氣動對夾式多層次硬密封蝶閥

D673（H、F）-（6、10）C、P、R、V系列對夾式

通徑	結構長度				法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	對夾式		法蘭式		法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	短	長	短	長	D	D1	d	C	Z	d	f
40	43	43	108	150	130	100	78	16	4	14	3
50	43	43	108	150	140	110	88	16	4	14	3
65	46	46	112	170	160	130	108	16	4	14	3
80	49	64	114	180	190	150	124	18	4	18	3
100	56	64	127	190	210	170	144	18	4	18	3
125	64	70	140	200	240	200	174	20	8	18	3
150	70	76	140	210	265	225	199	20	8	18	3
200	71	89	152	230	320	280	254	22	8	18	3
250	76	114	165	250	375	335	309	24	12	18	3
300	83	114	178	270	440	395	363	24	12	22	4
350	92	127	190	290	490	445	413	24	12	22	4
400	102	140	216	310	540	495	463	24	16	22	4
450	114	152	222	330	595	550	518	24	16	22	4
500	127	152	229	350	645	600	568	26	20	22	4
600	154	178	267	390	755	705	667	26	20	26	5
700	165	229	292	430	860	810	772	26	24	26	5
800	190	241	318	470	975	920	878	26	24	30	5
900	203	241	330	510	1075	1020	978	26	24	30	5
1000	216	300	410	550	1175	1120	1078	26	28	30	5
1200	254	360	470	630	1405	1340	1295	28	32	33	5
1400		390	530	710	1630	1560	1510	32	36	36	5
1600		440	600	790	1830	1760	1710	34	40	36	5
1800		490	670	870	2045	1970	1918	36	44	39	5
2000		540	760	950	2265	2180	2125	38	48	42	5

通徑	結構長度				法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	對夾式		法蘭式		法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	短	長	短	長	D	D1	d	C	Z	d	f
40	43	43	108	150	150	110	84	18	4	18	3
50	43	43	108	150	165	125	99	20	4	18	3
65	46	46	112	170	185	145	118	20	4	18	3
80	49	64	114	180	200	160	132	20	8	18	3
100	56	64	127	190	220	180	156	22	8	18	3
125	64	70	140	200	250	210	184	22	8	18	3
150	70	76	140	210	285	240	211	24	8	22	3
200	71	89	152	230	340	295	266	24	8	22	3
250	76	114	165	250	395	350	319	26	12	22	3
300	83	114	178	270	445	400	370	26	12	22	4
350	92	127	190	290	505	460	429	26	16	22	4
400	102	140	216	310	565	515	480	26	16	26	4
450	114	152	222	330	615	565	530	28	20	26	4
500	127	152	229	350	670	620	582	28	20	26	4
600	154	178	267	390	780	725	682	30	20	30	4
700	165	229	292	430	895	840	794	30	24	30	5
800	190	241	318	470	1015	950	901	32	24	33	5
900	203	241	330	510	1115	1050	1001	34	28	33	5
1000	216	300	410	550	1230	1160	1112	34	28	36	5
1200	254	360	470	630	1455	1380	1328	38	32	39	5
1400		390	530	710	1675	1590	1530	42	36	42	5
1600		440	600	790	1915	1820	1750	46	40	48	5
1800		490	670	870	2115	2020	1950	50	44	48	5
2000		540	760	950	2325	2230	2150	54	48	48	5

D673H-（16、25）C、P、R、V系列對夾式

通徑	結構長度				法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	對夾式		法蘭式		法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	短	長	短	長	D	D1	d	C	Z	d	f
40	43	43	108	150	150	110	84	18	4	18	3
50	43	43	108	150	165	125	99	20	4	18	3
65	46	46	112	170	185	145	118	20	4	18	3
80	49	64	114	180	200	160	132	20	8	18	3
100	56	64	127	190	220	180	156	22	8	18	3
125	64	70	140	200	250	210	184	22	8	18	3
150	70	76	140	210	285	240	211	24	8	22	3
200	71	89	152	230	340	295	266	24	12	22	3
250	76	114	165	250	405	355	319	26	12	26	3
300	83	114	178	270	460	410	370	28	12	26	4
350	92	127	190	290	520	470	429	30	16	26	4
400	102	140	216	310	580	525	480	32	16	30	4
450	114	152	222	330	640	585	548	34	20	30	4
500	127	152	229	350	715	650	609	36	20	33	4
600	154	178	267	390	840	770	720	38	20	36	5
700	165	229	292	430	910	840	794	38	24	36	5
800	190	241	318	470	1025	950	901	38	24	39	5
900	203	241	330	510	1125	1050	1001	40	28	39	5
1000	216	300	410	550	1255	1170	1112	42	28	42	5
1200	254	360	470	630	1485	1390	1328	48	32	48	5
通徑	結構長度				法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	對夾式		法蘭式		法蘭外徑	螺栓孔中心距	密封面	法蘭厚度	法蘭孔數	孔徑	密封面高度
	短	長	短	長	D	D1	d	C	Z	d	f
40	43	43	108	150	150	110	84	18	4	18	3
50	43	43	108	150	165	125	99	20	4	18	3
65	46	46	112	170	185	145	118	22	8	18	3
80	49	64	114	180	200	160	132	24	8	18	3
100	56	64	127	190	235	190	156	24	8	22	3
125	64	70	140	200	270	220	184	26	8	26	3
150	70	76	140	210	300	250	211	28	8	26	3
200	71	89	152	230	360	310	274	30	12	26	3
250	76	114	165	250	425	370	330	32	12	30	3
300	83	114	178	270	485	430	389	34	16	30	4
350	92	127	190	290	555	490	448	38	16	33	4
400	102	140	216	310	620	550	503	40	16	36	4
450	114	152	222	330	670	600	548	42	20	36	4
500	127	152	229	350	730	660	609	44	20	36	4
600	154	178	267	390	845	770	720	46	20	39	5
700	165	229	292	430	960	875	820	46	24	42	5
800	190	241	318	470	1085	990	928	50	24	48	5
900	203	241	330	510	1185	1090	1028	54	28	48	5
1000	216	300	410	550	1320	1210	1140	58	28	56	5
